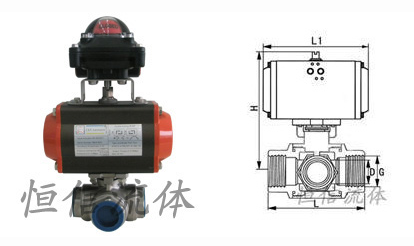

氣動球閥(絲口三通)

氣動球閥(絲口三通)產品說明

一、氣動球閥(絲口三通)標準規范及主要技術參數

閥門螺紋類型：G?NPT?BSPT DIN259/2999

閥門檢驗：ISO/DIN 5208

驅動裝置連接：ISO 5211

公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

連接方式：螺紋（L型、T型）

閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

閥球材質：不銹鋼CF8（304）、CF8M（316）

密封材料：PTFE、PPL

適用溫度范圍：-20℃～232℃～350℃

適用介質：水、油、氣等某些腐蝕性液體（W?O?G）

氣缸選配：意大利AT

氣缸形式：雙作用單作用（彈簧復位式）

環境溫度： -20℃-+80℃

氣源壓力：雙作用4～8bar、單作用5～8bar

二、氣動球閥(絲口三通)附件選項

回訊器：也叫限位開關，遠程反饋開關信號（普通型、防爆型可選）

電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

手輪機構：轉動手輪機構，可實現手動開、關閥

電氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）

備注:氣缸參數請另參考所選配的氣動執行器資料

三、氣動球閥(絲口三通)工作狀態介紹

氣動執行器意大利進口，表面經陽極氧化處理，齒輪齒條結構，有開關兩個位置+/-5°行程調節

NAMUR標準氣源接口，可與電磁閥直接連接正常使用壽命可達100萬次

球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間

三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成L型或T型通道,使安裝更加方便

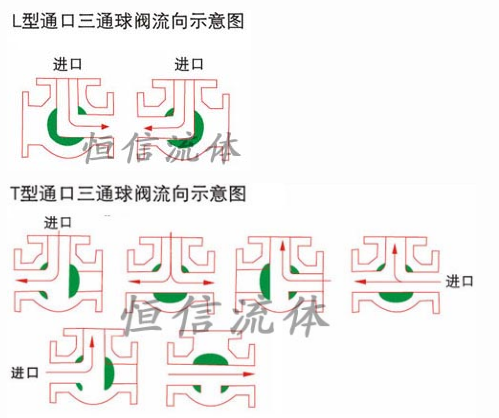

三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。

雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求。

在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

四、氣動球閥(絲口三通)主要連接尺寸

L型主要尺寸：

T型主要尺寸：
