電動蝶閥結構原理及安裝前的準備

電動蝶閥是一種截止閥為環形盤或圓盤的調節閥。鑰匙由油路板、閥桿、閥瓣和密封圈組成。油路板為圓柱形，徑向短長，內嵌蝶板。蝶閥的蝶板貼在管道的直徑上。在蝶閥油路板的圓柱形安全通道內，圓盤形蝶板繞中心線旋轉，旋轉角度為0°～95°。當旋轉到95°時，閘閥將完全旋轉。

電動蝶閥結構簡單，重量輕，非常輕便，由幾個部分組成。此外，只需旋轉95°即可快速開啟和關閉，使用方便，同時閘閥具有優良的流體控制特性。當電動蝶閥處于全開位置時，物料流經油路板時的摩擦阻力僅為蝶板的厚度，所以閘閥的氣體壓力不大，流量監控特性。電動蝶閥有兩種密封類型：彈性密封和金屬密封。對于延性密封閘閥，密封環可以安裝在油路板中或安裝在蝶板附近。金屬密封蝶閥通常比韌性密封蝶閥長，但無法保證完美密封。雖然金屬密封蝶閥可以集成到更高的工作溫度，但韌性密封蝶閥的缺點是溫度有限。

電動蝶閥被指定為流量監測應用時，選擇正確的閥門尺寸和類型很重要。蝶閥結構的基本原理特別適用于大口徑閥門的制造。蝶閥不僅用于原油、液化氣、化工廠和污水處理等一般工業生產，還用于火力發電廠的冷卻系統。

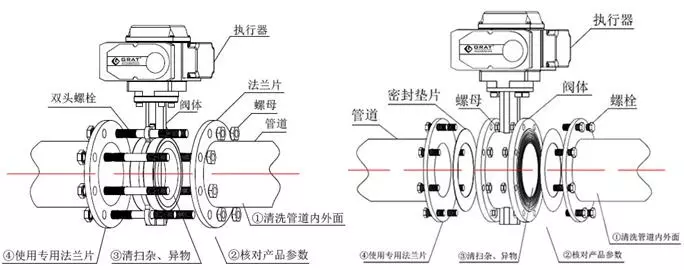

常見的電動蝶閥有兩種：對夾式蝶閥和法蘭蝶閥。對夾式蝶閥使用雙頭螺栓將閘閥連接在兩個管道法蘭之間。法蘭蝶閥在閘閥上有一個法蘭。使用地腳螺栓將閘閥的兩側環法蘭連接到管道法蘭上。

電動蝶閥安裝前的準備工作

1、開啟后，按時安裝。不要隨意松開閥門固定螺釘和螺母。

2、可以加裝電動蝶閥。為便于維護，我們建議您不要在管道上以任何角度倒置安裝。

3、安裝電動蝶閥法蘭時，需確保法蘭面與密封膠對齊，螺絲均勻擰緊，密封面完美貼合。..如果螺釘擰緊不均勻，橡膠塊會堵塞蝶板或撞擊蝶板，導致閥桿泄漏。
